機械工作 / 素人が趣味で卓上旋盤を手に入れて最初に作った10個の自作工具

003-hobby

初めての工作機械

今(執筆時)から約8年くらい前に
サイトでその道の達人たちの素晴らしい工作作品を見て、もしも自分にもこんな工作機械があれば、及ばずながらも思い通りの作品が作れるのではないかと甘い夢を見てしまいました。

欲しいと思ったら、もうたまらなく欲しくなってしまって
夜も眠れません(^^;)

旋盤などの工作機械なんて中学生のときに技術家庭の授業で1、2回くらい触った程度で、何の知識も無いのに何とかなるさと無謀にもネット通販で購入してしまいました。

スポンサーリンク

卓上旋盤到着♪

待ちに待った旋盤が、やっと到着しました~(^^)

001-hobby

人生初の本格的な工作機械の購入です。
早速、届いた商品(旋盤)をワクワクと胸を躍らせながら、大きな木箱から取り出します。

002-hobby

さて、これからどうしよう!
いざ何かをやってみようと思っても、やっぱり何をどうしていいのかさっぱりわかりません。

どんな材料をどこで調達したらいいのか
材料を加工するにはどんな道具が必要なのかなどの
基本的なことさえわからずに必死になってネットで使い方や材料のことなどを調べ
とりあえず自分なりの答えを見つけ出しました。

それは、「先ずは作品を作るための道具を自作してみよう」ということでした。

そうすれば本当に作りたい作品の前の予行演習にもなるし、自作した道具で新たに作品が便利に作れるようになる。

これは、一石二鳥だということでひたすら道具作りに専念していた頃に
出来上がった自作工具の数々です。

素人作りの自作工具ですが個人的には便利に使えていて大変重宝しています。

もしも何かの参考になればと思い公開してみようと思います。

自作した工具類は「M.Tools」と名付けました・・・
キモイって言わないでね(^^)

M.Tools(自作工具)

Byte Height gauge ! (バイト歯高ゲージ)

high_gegi

記念すべき自作第一号
バイトの歯の高さを最適な位置に合わせるためのゲージです。

DIYで素人が作った旋盤用の道具Vol.1:バイト刃高ゲージ♪
Byte Height gauge !(バイト歯高ゲージ) 数年前に初めて工作機械(旋盤)を手に入れたときに作った記念すべき自...

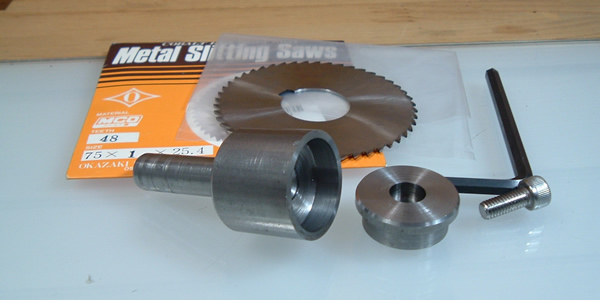

Metal so horder !(メタルソー・ホルダー)

metal_so[1]

インターネットで
すばらしい金属加工品を公開されている先輩諸氏のサイトでは
必ずと言っていいほど自作のメタルソーホルダーが展示されています。

詳しく工作の解説もあるので、ご多分にもれず私も練習のため
見よう見まねで作ってみることにした。

DIYで素人が作った旋盤用の道具Vol.2:メタルソー・ホルダー♪
Metal so horder !(メタルソー・ホルダー) インターネット上では・・・ すばらしい金属加工品を公開されている先輩諸氏...

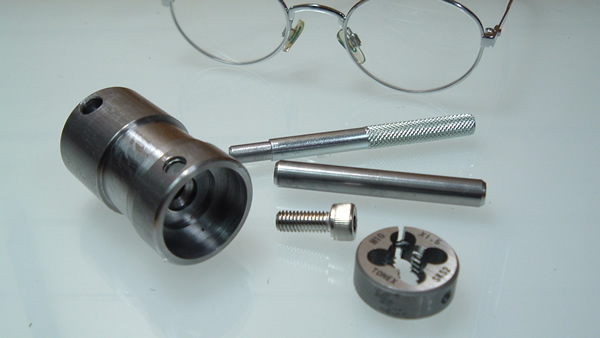

Dais horder !(ダイス・ホルダー)

dais

金属加工には、必需品のタップ&ダイス。
やはり正確に精度を出すには、この冶具が必要だと痛感し
製作することにしました。

DIYで素人が作った旋盤用の道具Vol.3:ダイスホルダー♪
Dais horder(ダイス・ホルダー) 金属加工には、必需品のタップ&ダイス。 垂直にネジを切るには冶具無しでは無理だといっても...

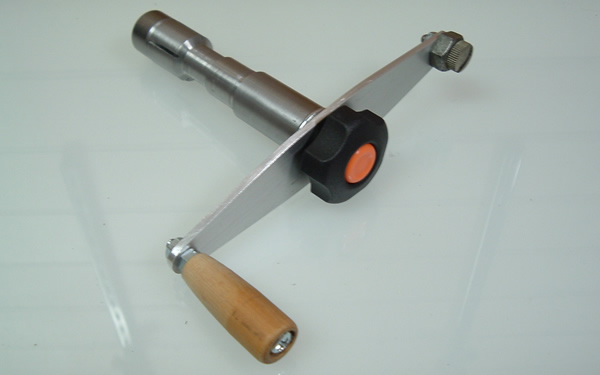

Main spindle handle !(主軸手回しハンドル)

handle

旋盤作業で、モーター動力を使わずに手回しする為の道具です。

旋盤加工の基礎練習で自作した工具 / 主軸手回しハンドル♪
これから、趣味で旋盤加工を楽しむために基礎練習として、主軸手回しハンドルを自作してみました。 タップやダイスホルダーを使用する...

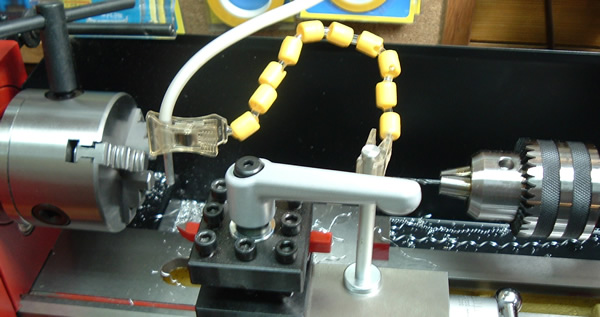

Oil supply system !(切削油供給システム)

oil

旋盤作業で、高温になる削り面に自動的に切削オイルを供給する装置。
ホルダーアーム部分は、事務用品を代用です♪

旋盤加工 / 自動切削油供給システム(自作工具基礎編)
初めての旋盤加工を始める前に、基礎的な練習を兼ねてこれからの工作に必要と思われる工具や道具を作っています。 今回は、部材の切削...

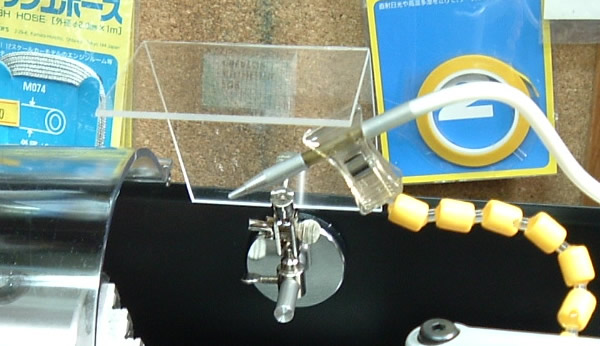

Oil Scattering prevention cover !(オイル飛散防止カバー)

cover

旋盤作業では、ツイツイ加工部材に顔を近づけてしまいがちになる為
切削オイルやキリコが顔や目に入るのを防止する保護カバーです。

オイルの飛散による汚れ防止にもなります。

旋盤加工で必要になった切削油の飛散防止カバーを自作してみた♪
先日、切削油の自動点滴システムが完成し、快適に作業が出来ると思ったら、また新たな問題が発生しました。 部材の回転によってオイル...

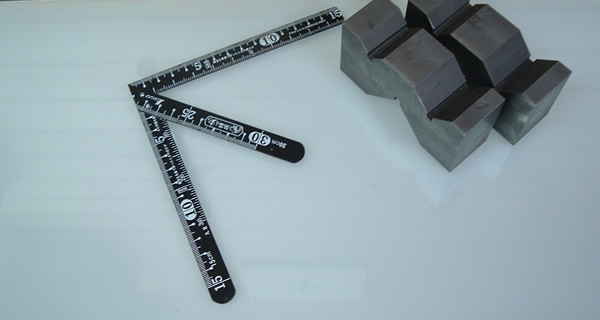

center gauge !(芯出しゲージ)

center

市販の差し金を改造した、円柱の芯だし用工具

芯だしゲージってどこかのメーカーが出しているホビー用の旋盤に
付属しているようだけど・・・

単品では、売ってないんだよねぇ~

たぶん何処かで、売ってるのかも知れないけど
IVYの周りで売ってる店を見つけることは出来なかったサァ~

もう、無いなら 『作っちゃえ』 と言う事で・・・

旋盤加工には欠かせない丸棒の芯出しゲージをさしがねで自作する♪
金属加工用の本格的なハイトゲージやトースカンをまだ持っていないので、仕方なく木製帆船を製作したときに入手した喫水ゲージをトースカンと...

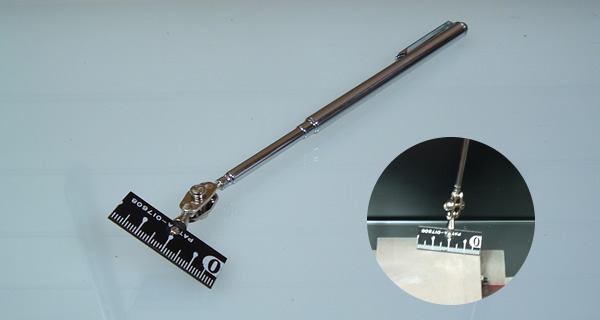

Hand scarl !(ハンドスケール)

scale

芯だしゲージを作ったときに余った差し金の切れ端を利用して作りました。

フレキシブル機能が付いたボディー部分は
100均ダイソーで買ってきた点検ミラーです。
鏡部分を取っ払って、差し金の切れ端をネジ止めしてあります。

旋盤加工に便利なハンドスケールを自作してみよう♪
芯出しゲージを作った後、余った差し金の端財で作ったハンドスケールです。 伸縮&角度自由自在なので奥まった場所でも楽に採寸が可能。 ...

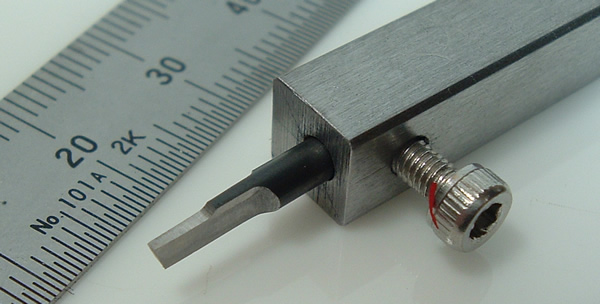

Staraight Byte & Holder !(突切りバイト&ホルダー)

byte

折れてしまった、ドリルの刃を利用して
旋盤のバイトとバイトホルダーを製作 σ(^_^;)

模型の部品製作用に刃幅は0.5ミリ仕上です

折れたドリルの刃で旋盤加工用の精密バイト&バイトホルダーを自作してみた♪
模型やプラモデル、そして工作関係が好きで、折角旋盤を手に入れたので模型の部品や模型用の「有ったらいいな」と思うような工具をなるべく自...

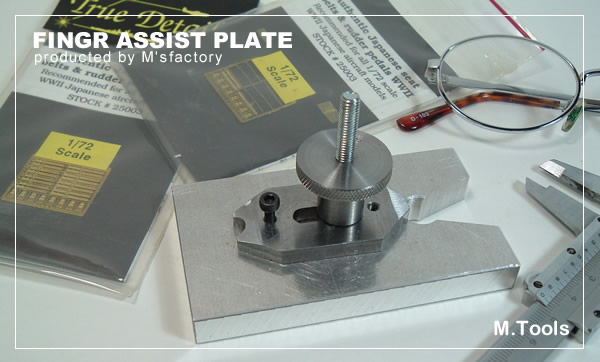

Fingr Assist Plate !(フィンガー・アシストプレート)

fplate

模型工作や、プラモデルの小さな部品の修正や加工をする場合
指で持っていた部品を落としてしまって無くしてしまう・・・

よくある話ですよネェ~

特にモーターツールを使うと、必ずと言っていいほど飛ばしてしまいます。
結局、見つからなくて途方にくれる・・・・

そこで、エッチングの曲げ加工や小さな部品の穴あけなどを
アシストする治具を作りました。

模型やプラモなどの小物部品の加工に便利な小さなバイス♪
プラモや模型製作の時にエッチングパーツの曲げ加工や小さな部品の穴あけなどをアシストする治具を作りました。 名付けて「フィンガーアシ...

最高に勉強になった旋盤の教科書

s-DSCN1617  s-DSCN1616

旋盤の事等、今までまったく触った事もなく何もわからずに
購入してしまったIVYがこの本の発見には本当に救われました。

この本の内容はまったくの初心者でも分かりやすく解説していて
解説の通りに工作を進めると自分でも信じられないくらいの
作品を作り出すことが出来ます。

今回、初心者のIVYが公開した10個の自作工具も出来上がった時には
思わずスリスリするほど感動しました。

ヘェ〜自分でこんなものが出来たんだぁ〜
なんて、ズ〜ッと見入ってしまうほどでした。

工作に興味がある方、これから工作機械を使ってみたいと
検討している方には大変お勧めな本です。

さいごに・・・

自分でオリジナルなものを作り出すって本当に楽しいです。

特に旋盤やフライスマシン等の工作機械は、ものを作り出すための道具までも作れてしまうので、まさに工作のマザーマシンになります。

最初のうちは
こんな高価な機械を買ってしまってどうなるんだろうなんて、不安で仕方無かったのですが、今では本当に買って良かったと思っています。

家庭で何かが壊れた時の修理や、車の修理、ワンオフパーツの製作、その他の工作等の場合にも壊れたものの部品等も作れるので、最近はほとんど自分で対応する事が出来るようになりましたし、どんどん元がとれていっているような気がします。

カミさんも、何かが壊れたらすぐに持ってきます。
そこでササッと直してあげると「さすが〜」なんて喜ばれます。

旦那のカブもグッと上がって家庭円満のヒケツかもよ・・・
なんてね(^^)
