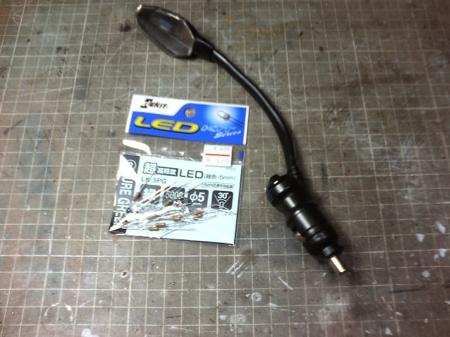

ＬＥＤの購入
|
|
宜野湾市伊佐にある沖縄電子でＬＥＤグリーンを購入。 一袋５個、抵抗１０個入りで４２０円 シガーソケットライトは、確か６００〜８００円程度で買ってきたと記憶してるけど、直す価値あったかなぁ〜？ （最終更新2010/12/21/Tue/00:19:13）
|
|

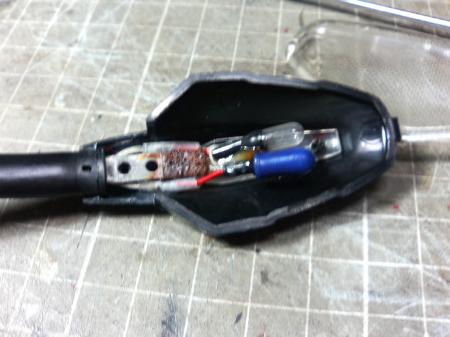

分解
|
ねじを一本だけはずして分解！金具がさびていますねぇ〜 半田で熱を加えてあるのでやはりさび易くなるようです。 （最終更新2010/12/21/Tue/00:20:29）
|
|
分解２
|
よく観てみると、グルーボンドで動かないように簡単に固定してあります。（最終更新2010/12/21/Tue/00:22:27）
|
|
更に分解
|
グルーボンドを爪で引っぺがして電球をむき出しにする。色つきのほうは、ブルーのゴムチューブを被せてあっただけなんだぁ〜・・・ チープだね！ 電球が黒く焼けているってことはやはり電球切れ！ （最終更新2010/12/21/Tue/00:23:38）
|
|
点灯テスト
|
12ＶのＤＣアダプターで、とりあえず点灯テストしてみる。スイッチの切り替えで試してみてもやはり焼けた電球は点灯しません。 （最終更新2010/12/21/Tue/00:24:42）
|
|
ＬＥＤ
|
これがＬＥＤ今回は、グリーンを買ってきた・・・ しまったぁ〜 白色も買えば良かったなぁ〜 どうせついでだし、両方ＬＥＤに変更したほうがいいよね！ ＬＥＤは足の長いほうがプラスで名称がアノード、短いほうをカソード（マイナス）と言うそうです。 んで！アノード側に抵抗を繋げて点灯させる。 今回は、12Ｖ使用なので抵抗は一個でＯＫ！ （最終更新2010/12/21/Tue/00:25:41）
|
|
半田付け
|
ライトケース内に綺麗に収まるように、長い足を調整して切り落とし、抵抗を半田付けする。（最終更新2010/12/21/Tue/00:26:32）
|
|
抵抗の向き
|
抵抗にも向きがあるのか判らなかったけど、テストではどちらでも問題なく点灯していたのでこれで良しとした。 （最終更新2010/12/21/Tue/00:27:28）
|
|
点灯確認
|
抵抗取り付け後の点灯確認！一応、ＯＫだね！ ここでまた、気が付いた。 このＬＥＤは前方３０度を明るく照らし出すタイプで 言ってみればスポットライトのような特性。 今回のような場合、拡散型のヤツが良かったみたいです。 （最終更新2010/12/21/Tue/00:28:27）
|
|
取り付け
|
さて、実際に基部にＬＥＤを取り付けた。収まり具合は、現物合わせで調整して半田付け 最初と同じようにグルーボンドで絶縁を兼ねて固定しようかと思ったけど、 もう片方の電球が切れたときの修理を考慮して、今回はビニールテープで絶縁だけしておく。 点灯、スイッチ切り替えもばっちりでした。 （最終更新2010/12/21/Tue/00:29:21）
|
