旋盤加工には欠かせない丸棒の芯出しゲージをさしがねで自作する♪

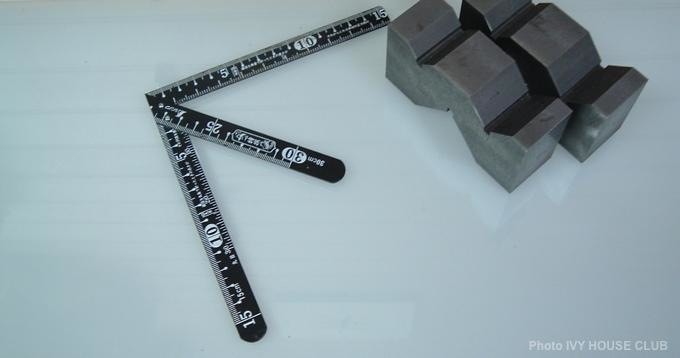

th_center

金属加工用の本格的なハイトゲージやトースカンをまだ持っていないので、仕方なく木製帆船を製作したときに入手した喫水ゲージをトースカンとして使おうと思いましたが、素材がきゃしゃで金属へのケガキには、やはり使い物にはなりませんでした。

そこで、どうやって円柱の中心を出したらいいのか考えて作った自作芯出しゲージです。
工具箱に差し金が2本あったのでそのうちの1本を変身させました。

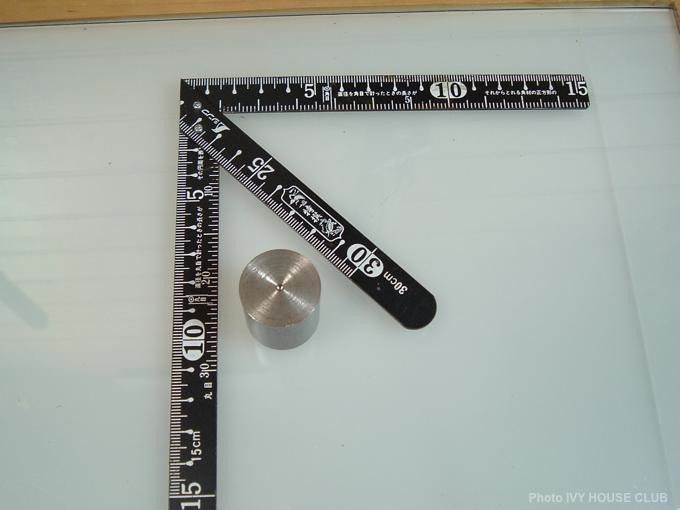

th_centertool-03

工具自体を加工したり分解したりするのは、何だか気が引けましたが、無駄になっていた工具だし、生まれ変わって便利に使われるので良しとしましょう

th_centertool-04

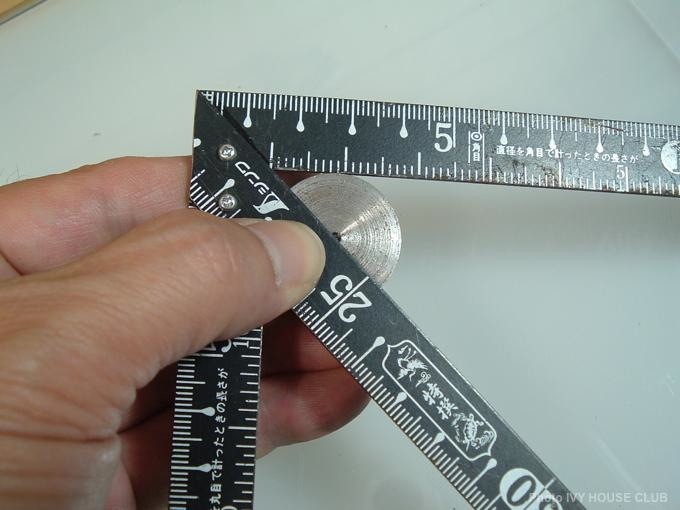

実際に使ってみました。写真のようにセットして十字にケガキ線を入れると
ピッタリ中心が出せます。

精度もかなり良好で合格ラインです。

2005年11月17日製作
過去の製作記より転記
